Модуль питания PM02D

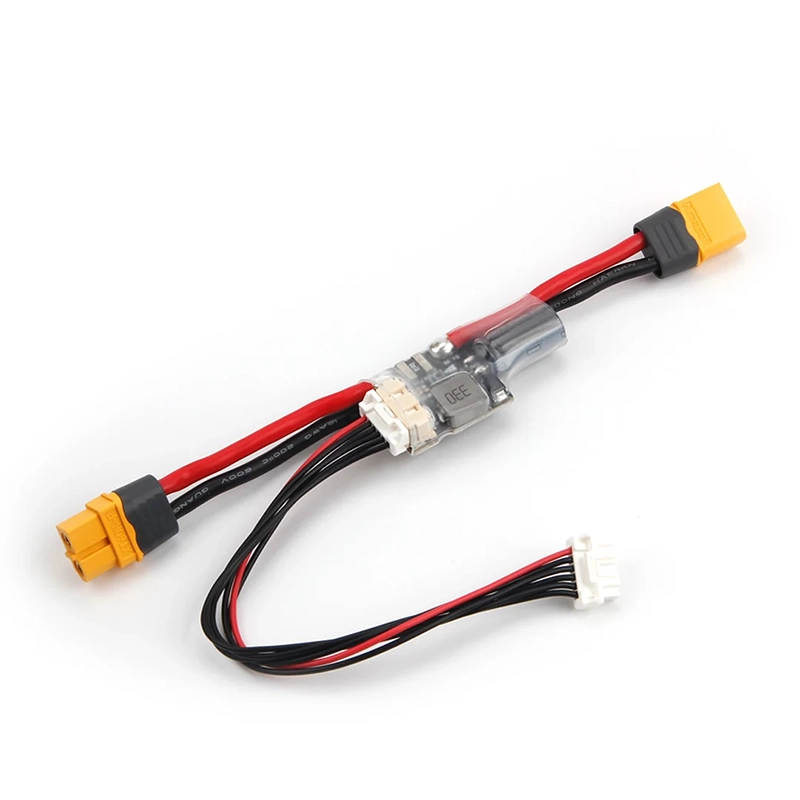

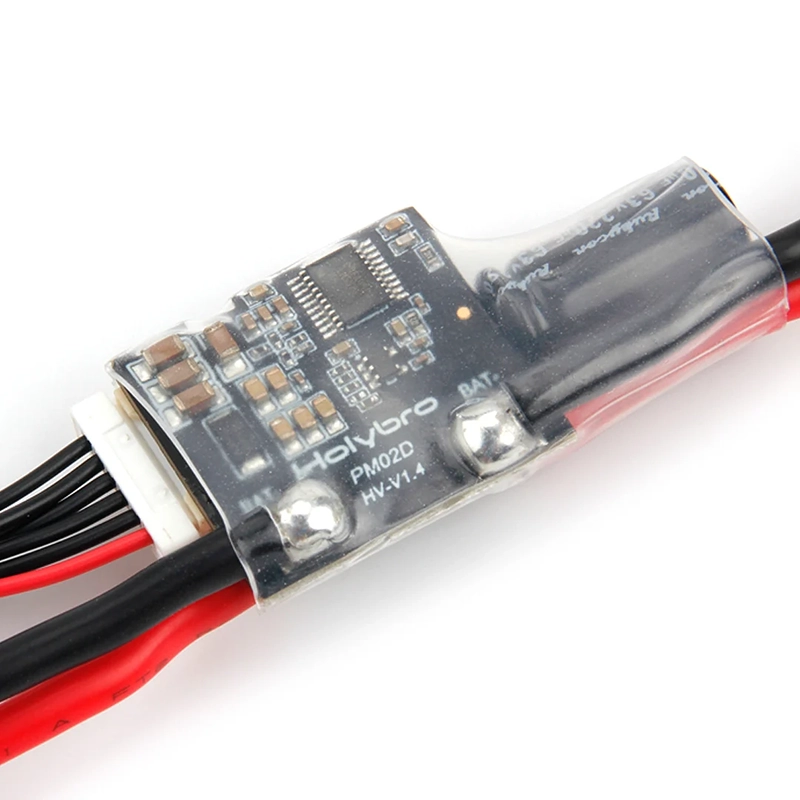

предназначен для питания полётных контроллеров Pixhawk 5X и 6X от аккумулятора. Также модуль позволяет получать данные о напряжении аккумулятора и потребляемом токе. Встроенный импульсный преобразователь обеспечивает стабильное выходное напряжение 5.2 V и ток до 3 А. Поддерживаются LiPo-аккумуляторы до 12S (HV). PM02D поставляется полностью собранным, с разъёмами XT60. Модуль защищён термоусадочной трубкой от механических повреждений и загрязнения.
Модуль не предназначен для питания сервоприводов. Для их питания необходимо использовать ESC/BEC. Разъём Molex CLIK-Mate с шагом контактов 2.00 мм рассчитан на ток до 3.0 А на один контакт.
Технические характеристики:
Входное напряжение: 2S-12S
Номинальный ток печатной платы: 60 А
Номинальный пиковый ток на печатной плате: 100 А (<60 сек)
Максимальный ток срабатывания датчика: 327 А
Интерфейс мониторинга: совместимый с I2C
Выходное напряжение: 5.2 V, максимальный ток 3 А
Вес: 20 г
Примечание:
Версия PM02D HV поддерживается PX4. Ardupilot поддерживается начиная с версии 4.4 и более поздних. Полное руководство по настройке можно найти здесь.
Данный модуль управления использует цифровой вывод данных по протоколу I2C и совместим с сериями Pixhawk 5X/6X.
Несовместимо с полетными контроллерами, использующими аналоговый PM, такими как Pixhawk 6C и Mini, Pixhawk4 и Mini, pix32 v5 или Durandal.
Модуль не предназначен для питания сервоприводов. Для их питания необходимо использовать ESC/BEC. Разъём Molex CLIK-Mate с шагом контактов 2.00 мм рассчитан на ток до 3.0 А на один контакт.
Комплектация:
1 х Модуль PM02D
1 х Кабель 6-pin
